Puffer Serie B1

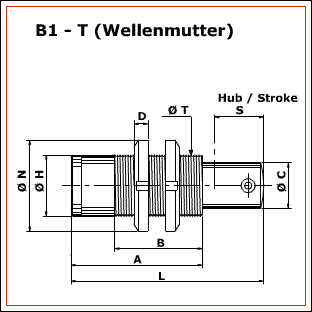

| Type | W * Kapazität kJ +/- 10% |
S Hub mm |
Fdyn * Endkraft kN +/- 10% |
Gewicht kg |
Abmessungen [ mm ] | |||||||
| A | B | C | D | H | L | N | T | |||||
| B1A-T | 0,24 | 20 | 18 | 0,75 | 75 | 50 | 26 | 8 | 35 | 110 | 52 | M35x1,5 |
| B1B-T | 0,43 | 25 | 26 | 1,1 | 90 | 60 | 29 | 9 | 40 | 130 | 58 | M40x1,5 |
| B1C-T | 0,85 | 30 | 42 | 1,85 | 108 | 70 | 36 | 11 | 50 | 158 | 70 | M50x1,5 |
| B1D-T | 1,5 | 40 | 56 | 3 | 127 | 90 | 44 | 11 | 60 | 188 | 80 | M60x2 |
| B1E-T | 3,3 | 50 | 99 | 5,2 | 145 | 100 | 60 | 13 | 75 | 214 | 98 | M75x2 |
| B1F-T | 6 | 65 | 138 | 10,5 | 183 | 100 | 74 | 17 | 95 | 265 | 125 | M95x2 |
| B1G-T | 12 | 80 | 225 | 17 | 218 | 100 | 91 | 19 | 110 | 337 | 145 | M110x2 |

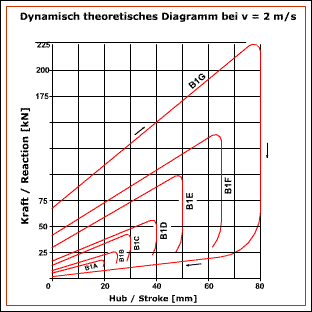

| * Werte für W und Fdyn bei v = 2 m/s | ||||||||||||

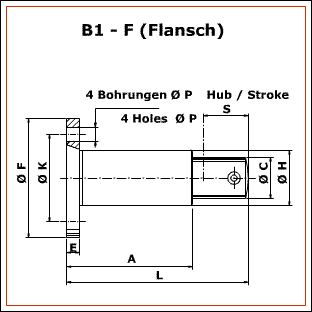

| Type | W * Kapazität kJ +/- 10% |
S Hub mm |
Fdyn * Endkraft kN +/- 10% |
Gewicht kg |
Abmessungen [ mm ] | |||||||
| A | C | E | F | H | K | L | P | |||||
| B1A-F | 0,24 | 20 | 18 | 0,75 | 79 | 26 | 8 | 75 | 35 | 55 | 114 | 9 |
| B1B-F | 0,43 | 25 | 26 | 1,1 | 96 | 29 | 8 | 80 | 40 | 60 | 136 | 9 |
| B1C-F | 0,85 | 30 | 42 | 1,85 | 112 | 36 | 8 | 90 | 50 | 70 | 162 | 9 |
| B1D-F | 1,5 | 40 | 56 | 3 | 127 | 44 | 10 | 110 | 60 | 85 | 188 | 11 |
| B1E-F | 3,3 | 50 | 99 | 5,2 | 149 | 60 | 10 | 125 | 75 | 100 | 218 | 11 |
| B1F-F | 6 | 65 | 138 | 10,5 | 183 | 74 | 12 | 150 | 95 | 120 | 265 | 11 |
| B1G-F | 12 | 80 | 225 | 17 | 218 | 91 | 14 | 165 | 110 | 140 | 337 | 13 |
| * Werte für W und Fdyn bei v = 2 m/s | ||||||||||||
